作为一名退休的电影摄影师，Rob Hahn非常了解什么样的图像是好看的。因此，他想要搭建一个极致的家庭影院。“我一直梦想着搭建一个非常好的家庭影院，但只有现在技术才足够先进，能够实现这一点。”同时，他对外面的很多电影院感到失望。他厌倦了看电影的时候灯光模糊失焦，以及令人难受的超大音量。

他建立这个影院的另一个动机是，想用正确的方式欣赏电影，让电影的真正意义展现出来。很多人现在已经习惯了用iPad去看电影，然而他认为，这种方式并不能完全地感受电影的音效、图像的细节以及震撼力……

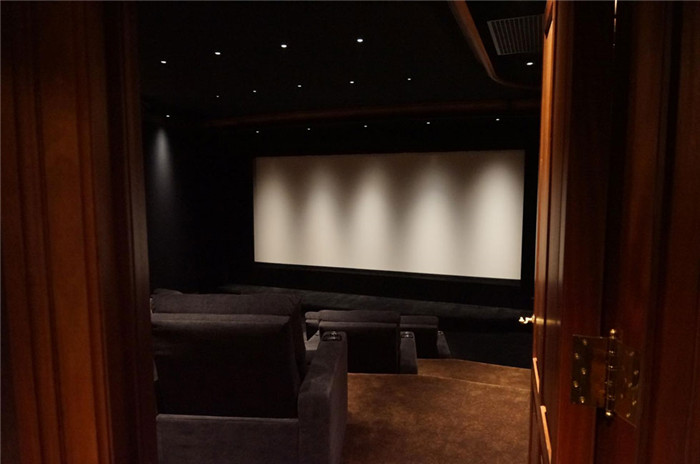

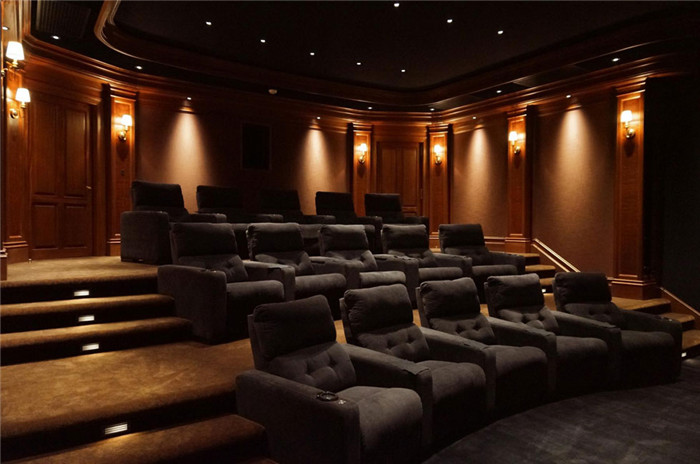

客人从后面的门进入这个巨大的影院。

当然，打造这个完美的家庭影院也意味着大量地学习和规划。Rob在2004年的时候加入了AVS 论坛，在学习家庭影院的构建上，他花了很多功夫。在2008年，他前往底特律和休斯顿家访了论坛成员的家庭影院，借鉴他们在设计和建造影院时的一些思路和经验。

前期设计：

接下来就是寻找合适的团队去把梦想变为现实。他委托Keith Yates Design（KYD）设计家庭影院——包括所有的声学处理、扬声器和HVAC（暖通空调）；请Geoff Franklin来完成视频有关的工作，包括幕布，投影机，布线和Crestron（快思聪）控制系统。

设计团队的公司在西海岸而Rob在东海岸，在设计阶段，他们使用SketchUp（草图大师）和GoToMeeting软件。这两个软件非常方便，可以即时上传、查看并修改调整。在破土动工开始大肆建造之前，大概花了一年的时间来设计。并且后期再搭建的过程中也在不算调整设计。

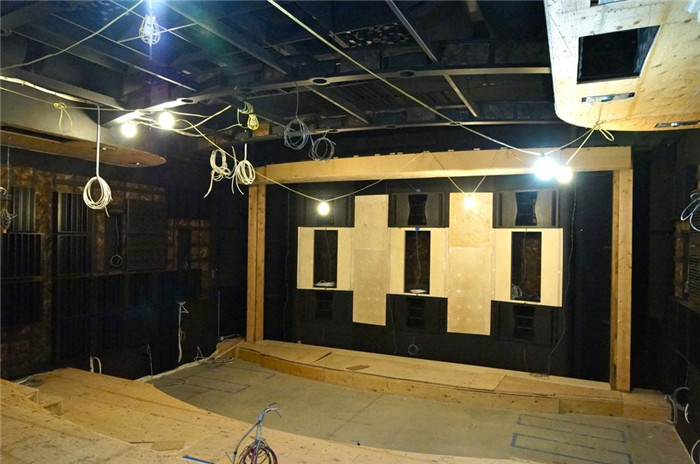

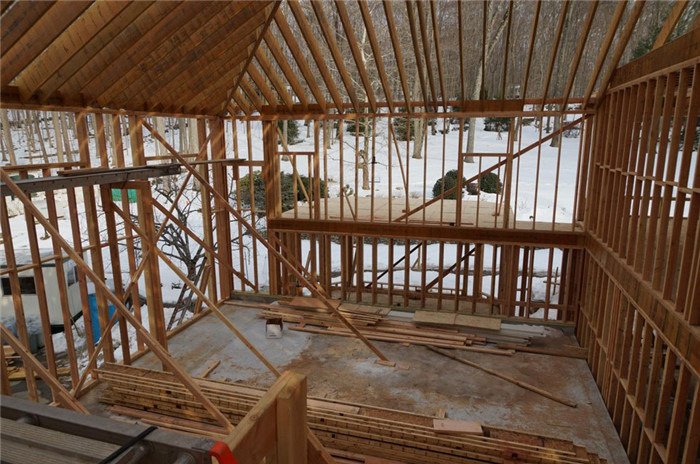

影院的基本框架，斜屋顶将打造成阁楼，可以安装HVAC管道、布线等。

在这个项目里，用“开工破土”这个词儿一点都不夸张，按照计划需要把房子的一半拆除，然后从头开始建造影院。实际上的施工交由康乃狄克州斯坦福市的Davenport Contracting完成。Rob需要一个不怕提问并且能够不断地解决各种问题的承包商，因为建筑过程中一定会遇到很多的问题。此外，承包商也需要和Keith Yates和Geoff Franklin密切合作。

如果希望最终的成果和设计预期一样，必须确保每一步都走得稳妥。

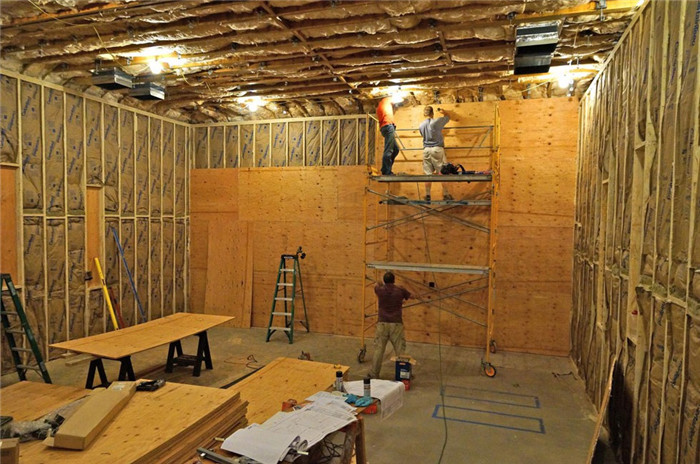

影院的前方，框架和隔音材料上正在安装胶合板，隐约可以看到一个巨大的雏形。

设计非常细致具体，“我希望影院在播放电影的时候能有一种包罗万象的感觉，全黑的房间给人一种压迫感、紧张感，因此我们准备建立一个混合式的影院。房间后半部分用温润的木头、深棕色的地毯，古典的造型；而前半部分是黑色的，从感知上和屏幕形成最强烈的对比。在形状上，我讨厌蜗居的影院，因此越靠近屏幕的时候，空间应该越宽敞。”

“此外，4向遮蔽功能对我非常重要。我希望1.33电影在恒定图像高度（CIH）中能更大一些。用2.35看《第三类接触》、用1.33看《乱世佳人》，在CIH影院，想要获取1.33的高宽比，你需要一侧的挡板，来创建一个更小的画布。但是如果有4向遮蔽，我可以移动顶部和底部的挡板，以及两侧的挡板来创建1.33，最终我会获得一个比CIH配置中更大的画布。有4向遮蔽功能，我相信电影《乱世佳人》一定会非常震撼。〞

4向遮蔽功能的另一个优点是，你可以根据观看的电影类型更改屏幕的大小。在商业电影院，你可以选择自己和屏幕的距离，但在家庭影院没有这种灵活性。使用4向遮蔽，可以基于源素材的质量和高宽比，让屏幕实现任何自己想要的尺寸。对于有着壮丽景观和慢动作的电影，如《沙漠枭雄》和《2001》，可以在一个19'的屏幕上观看。对于具有大量动作戏的动作片，例如《谍影重重》系列，或者图像质量较低的电影，可以让画面更小。



KYD的声学工程师在设计阶段搭建了模型，模拟房间的声学性能，当施工到达一定程度时，他们用高分辨率的常规麦克风和3D麦克风测量声学，看实际空间与计算机模型的匹配程度。如果不匹配，他们可以根据需要调整。

搭建过程：

房间的本底噪音是另一个需要慎重考虑的因素。“我想要一个安静的房间，HVAC（暖通，通风和空调）系统的设计在这方面至关重要。我的目标是NCB 5的噪声等级（比专业录音室噪声更小），工程团队在计算中建立一个6 dB的“衬垫”以抵消磁场差异，最终的结果等于NCB -1（负1）。

施工中使用巨大的管道系统来降低空气流动的速度。同时，空气格栅中的槽很大，从而允许低速排出。此外，也使用了一些低速消音器。所有的HVAC风管单元都使用隔离吊架与建筑表面分离。最终的结果是：由于噪音极低，所以细微的细节都能用最细腻的方式呈现出来。

当然，也使用了一些其他形式的声学隔离和处理。Keith的计划要求非常具体的施工技术，以实现想要的效果。房间是浮动的，与建筑物分离 —— 实际上是房间内的另一个房间。影院在车库上面，所以车库的天花板与剧院的地板是隔绝的 – 至少在看电影时从来没有听到车库的开门声。

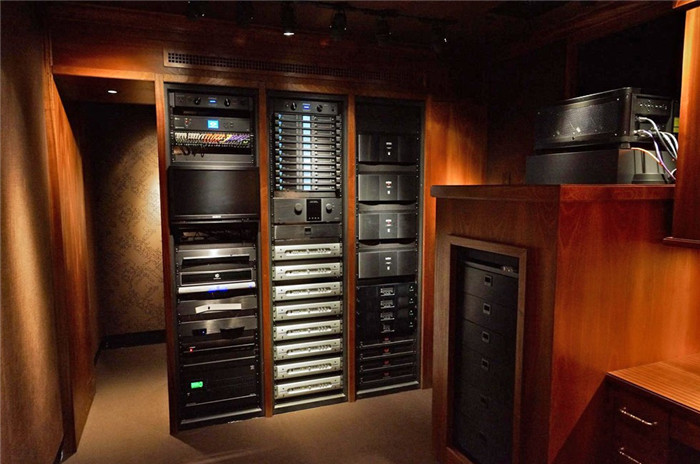

另一个降噪策略是建立一个完全独立的放映室/设备室，在声学上与主影院隔离。

前LCR扬声器使用的是 JBL M2，安装在19英尺宽的Microperfed Stewart SnoMatte 100透声幕的后面。连接它们是6个KYD-designed UberSub次声低音炮，每个低音炮都包括两个24“的单元，总共就有12个单元。经过四天的测试和系统校准验证，UberSub系统实现了其目标：以低于3％的总谐波失真将低音再现降至5 Hz，频率为120-130 dB。



前挡板墙包括三个JBL M2扬声器，每个扬声器的上面和下面都有一个UberSub。

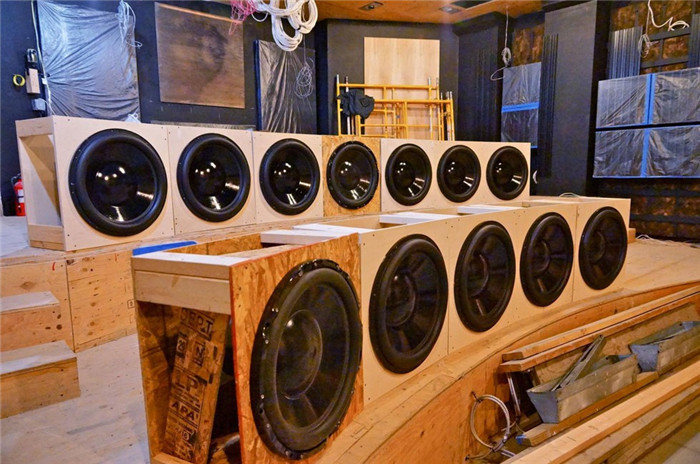

12个24″ 的驱动单元在前LCR扬声器的上方和下方成对安装。



两个UberSub驱动单元相对着安装在定制的振动抑制外壳中。

在侧墙的前面是两侧的两个JBL AC28 / 26扬声器，用作主声道。环绕由六个JBL 8340A承担（左右两侧各两个，后面两个），10个JBL SCS 8扬声器安装在天花板上，用于全景声天空声道。侧墙和后墙有8个KYD / JL Audio SHOC-24低音炮，另外还有两个24“次声低音炮安装在第二排和第三排的中心座位下面。在扬声器的数量方面，全景声配置是惊人的13.16.10。显然，也只有Trinnov Altitude32 多声道环绕声处理器才能控制这样一个巨大的全景声系统！

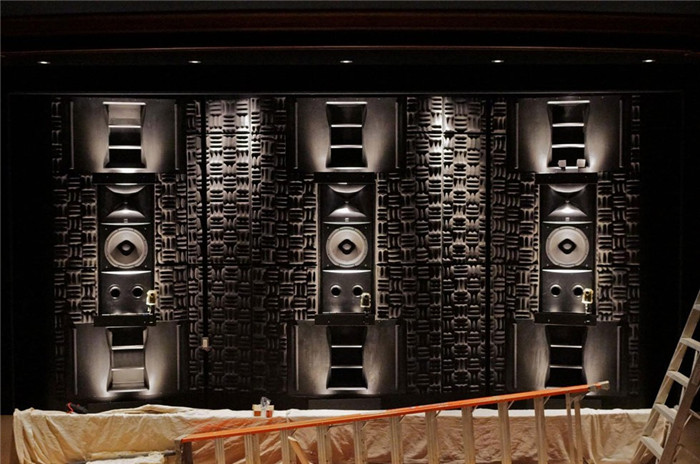

这张图，您可以看到30英寸深的前挡板的基本面貌，包括三个JBL M2和六个UberSubs在主扬声器上方和下方，都被隔音棉包裹着。

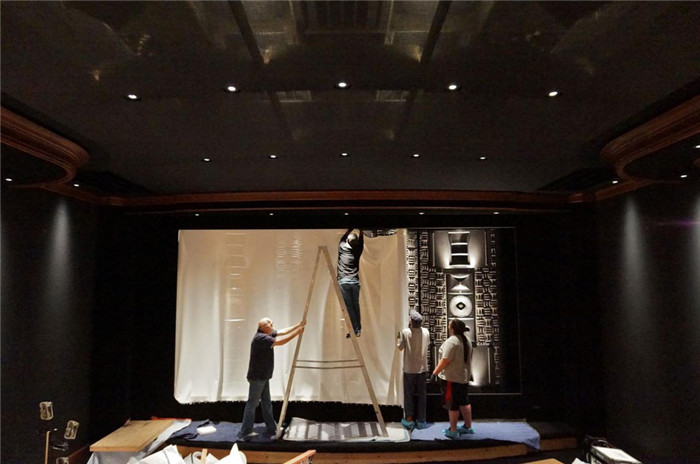

安装幕布。

因为所有的扬声器都在透声幕的后面，所以Rob实现一个独特的设计元素 —— 他在幕的后面安装了灯光，可以让访客看到扬声器和声学处理。“作为电影摄影师，我觉得将透声幕、墙壁和天花板后面的所有东西都照亮并呈现出来是一件很有乐趣的事情。影院的所有自动化都由Crestron系统控制，包括照明。轻轻按一下，主要的凹入和壁灯会慢慢变暗，而屏幕和墙壁织物后面的灯会慢慢开启，就像缓慢溶化一样，展现出所有 “幕后”的东西，这个效果非常酷。

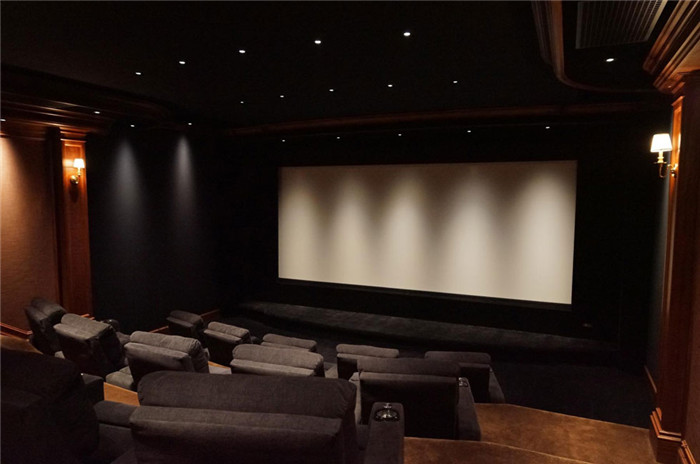

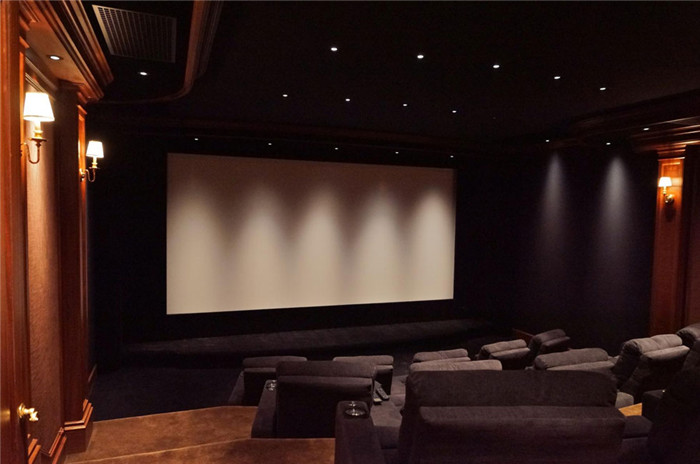

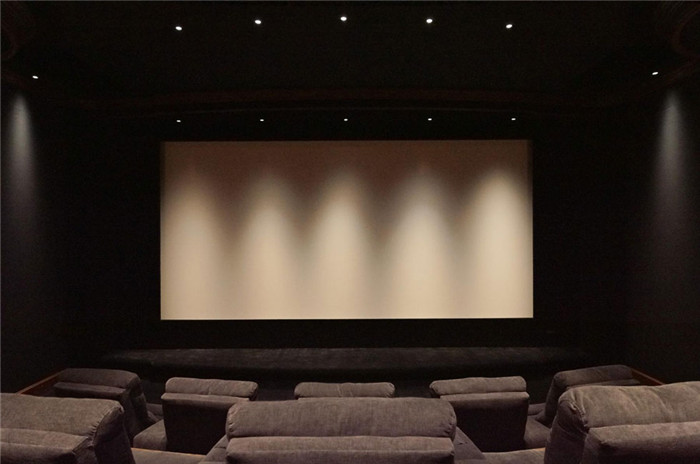

在常规照明下，屏幕看起来很正常。

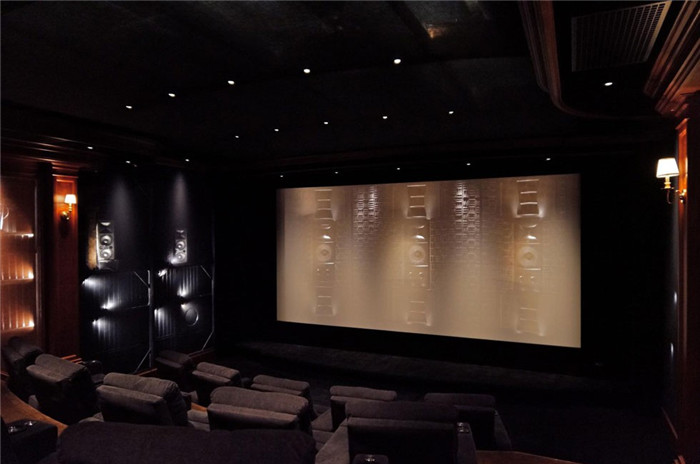

当透声幕后面的灯光开启的时候，您可以看到后面的扬声器。

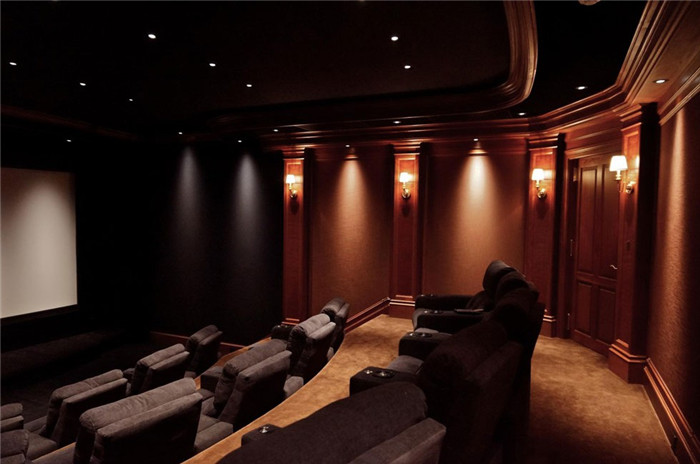

在正常照明下，侧面看起来像一块坚实的墙壁。

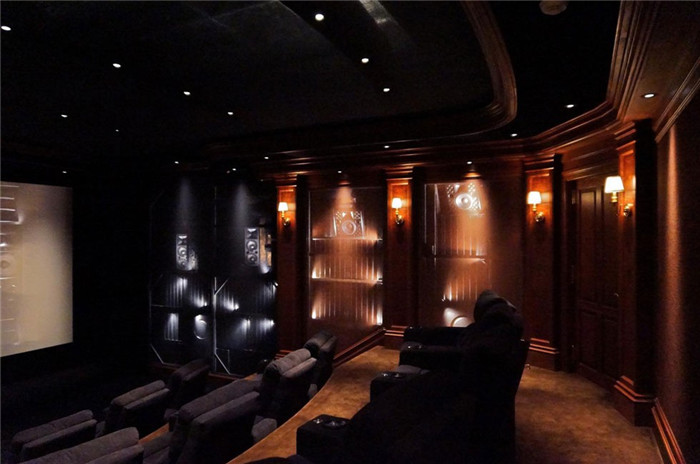

侧壁实际上是透声织物，后面是环绕扬声器和声学处理，当内部的灯亮起时，你可以看到这一切。

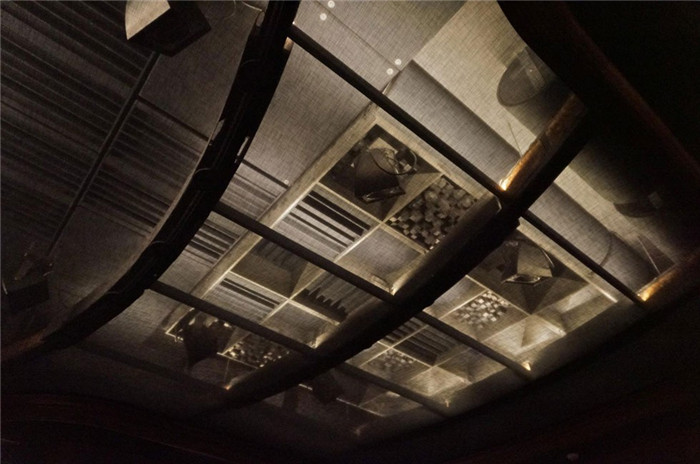

同样地，天花板也是透声织物，当特殊照明开启时，全景声扬声器和声学处理都是可见的。

座位选择的是Palliser Vox躺椅。一共三排，每排五个位置。

Rob的影院前后经过三年的时间，终于完成了。他不惜成本地获得了自己想要的。当问及成本的时候，他唯一的回答是：很多！

设备清单

信号源：

Kaleidescape Strato电影服务器

Kaleidescape DV700磁盘管理库（9）

Kaleidescape 3U电影服务器（2）

三星UBD-K8500 UHD蓝光播放器

TiVo Bolt盒子/ OTA DVR＆流媒体接收器

AV设备：

Trinnov Altitude32前级

Mark Levinson No. 533H 3声道功放（1）

Mark Levinson 531H一体式功放（3）

JBL Synthesis SDA-8300 8声道功放（3）

JBL Synthesis SDA-4600 4声道功放（1）

Keith Yates Design UA-12K 2声道功放（4）

处理器：

Lumagen Radiance Pro

Lab.Gruppen / Lake LM 26音频信号处理器（5）

Lab.Gruppen / Lake LM 44音频信号处理器（6）

投影机：索尼VPL-VW5000ES（无变形镜头）

幕布：Stewart Filmscreen SnoMatte 100 LS（透声幕、19'宽、2.1：1、4向遮蔽功能、1.0增益）

扬声器：

JBL Pro M2（3）

JBL Pro AC28 / 26（4）

JBL Pro 8340A（6）

JBL Pro SCS 8（10）

定制KYD / JL Audio SHOC-24有源低音炮（8）

定制KYD UberSub无源低音炮（14）

线材：

Liberty ExtraFlex OFC 10/2喇叭线（带Canare / Neutrik终端协议）

Corning Optical光纤线

Belden CAT 5 / 6、RS232电缆

中控：快思聪

功率调节：定制系统

座位：Palliser Vox（15个座位，3排，每排5个位置）

房间尺寸：34'（L）x 28'（W）x 16'（H）
