分享来自MY-HiEnd关于REED 5T唱臂的介绍，文/Leo Yeh。

来自立陶宛的Reed所推出的唱臂与唱盘，绝对是发烧友心目中的逸品，Reed 5T是其首次发表的正切臂，包括了许多的独特设计与创新技术，加上高质量的设计与制作，是Reed目前最顶级的唱臂。

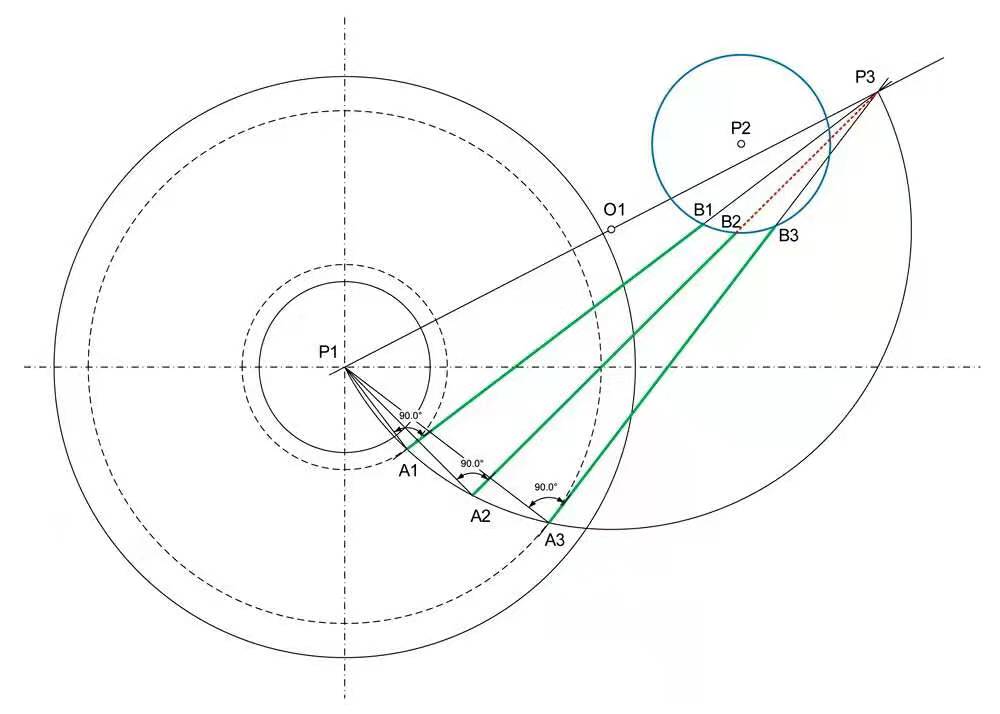

就技术上来说，Reed 5T是正切支点臂，其基于泰勒斯定理(Thales’ theorem ) 所设计。

P1, O1, P3 – Thales’ 半圆

P1-A1-P3, P1-A2-P3, P1-A3-P3均为90度角

A1B1 = A2B2= A3B3为臂长

B – 唱臂的垂直轴

P2 为圆的中心，经过B1,B2 , B3 (唱臂活动轴)

P3 – 线性感应列(Linear Sensor Array)

BP3 – 雷射光(Laser beam)

唱臂管的避震系统使用低噪音运转的轴心，唱臂的角度由有设限的马达控制，唱臂的位置由雷射光与线性感应列所控制。

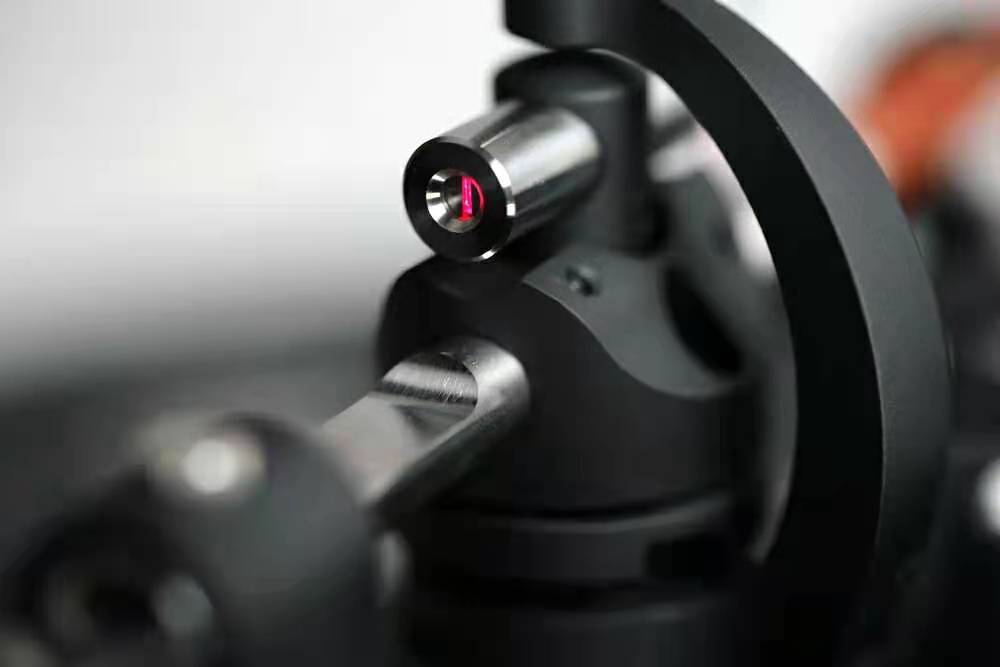

雷射光。

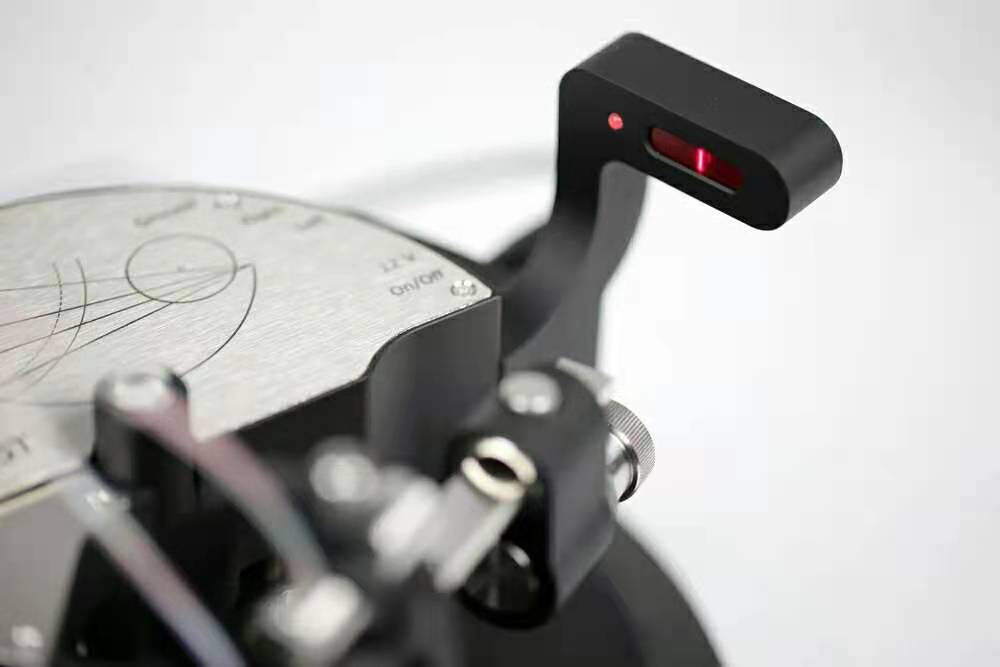

线性感应列。

12V直流电池马达。

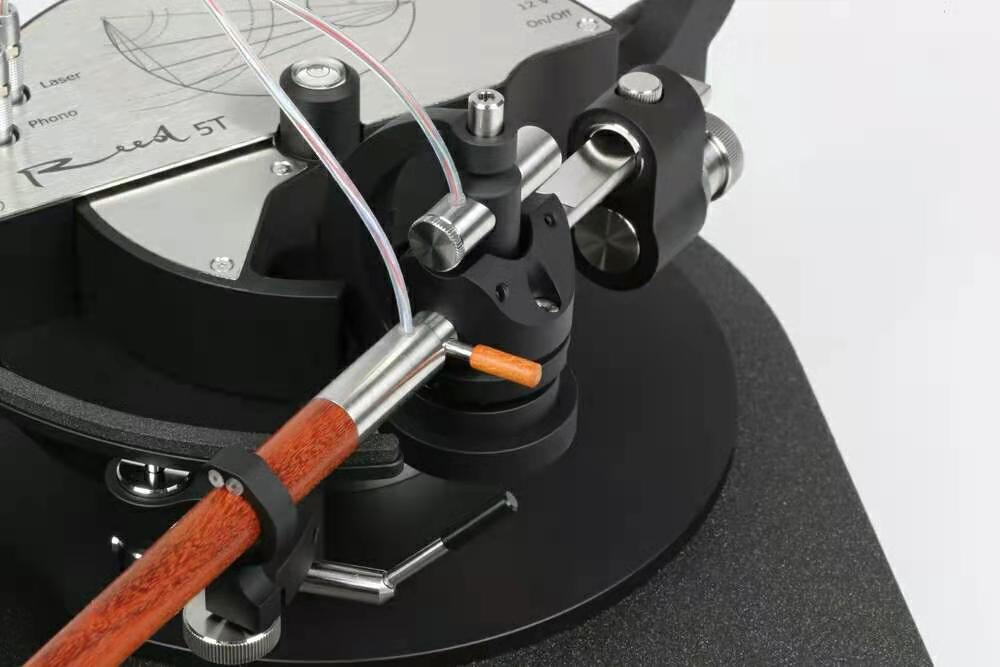

用家可以更换Reed 5T的唱臂管得到不同的有效质量与调声。

Reed 5T也有VTA与方位角(azimuth)调整的功能。

用家可以不需使用任何工具就能调整唱臂的位置。

与支点臂相比，Reed 5T拥有以下优点:

· 更小的惯性(Smaller moment of inertia)

· 不需抗滑(No needfor anti-skating mechanism)

· 最小的循轨误差(Max tracking error is +/- 0.005 deg)

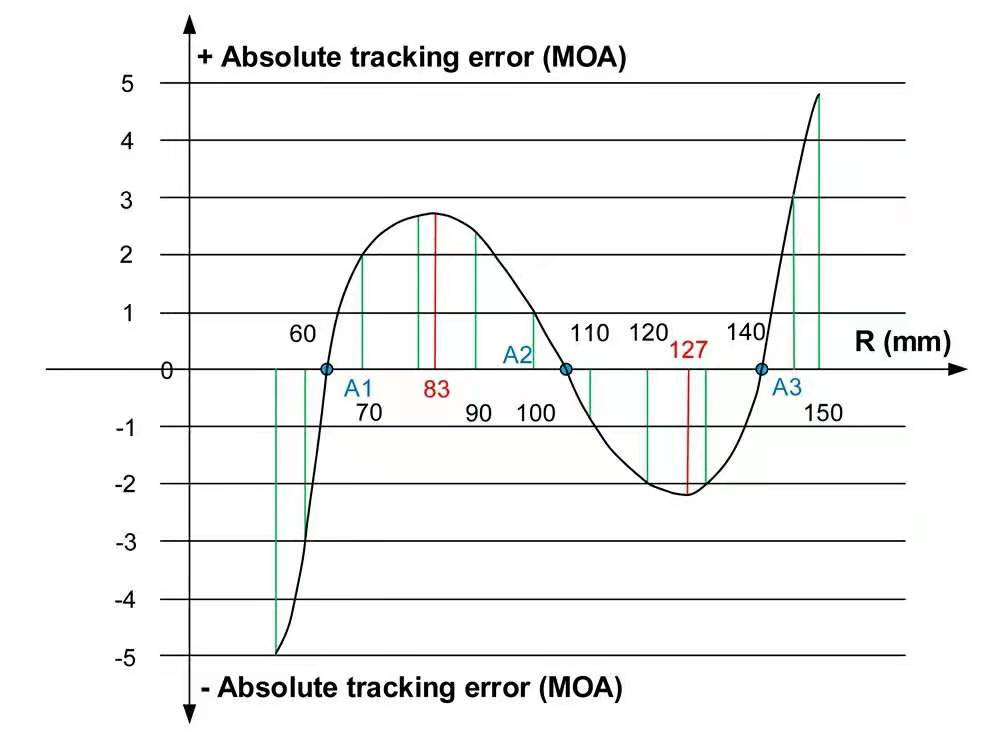

Reed 5T 循轨误差。

与一般的正切臂相比，Reed 5T的优点为:

· 更小的惯性(Few times smaller moment of inertia)

· 不需要复杂的额外组件，如空气压缩机 (No needfor complicated additional devices)

· 精致的设计(Compact and sleek design)

· 水平与垂直的有效质量相似(Effectivemass in both vertical and horizontal directions is similar)

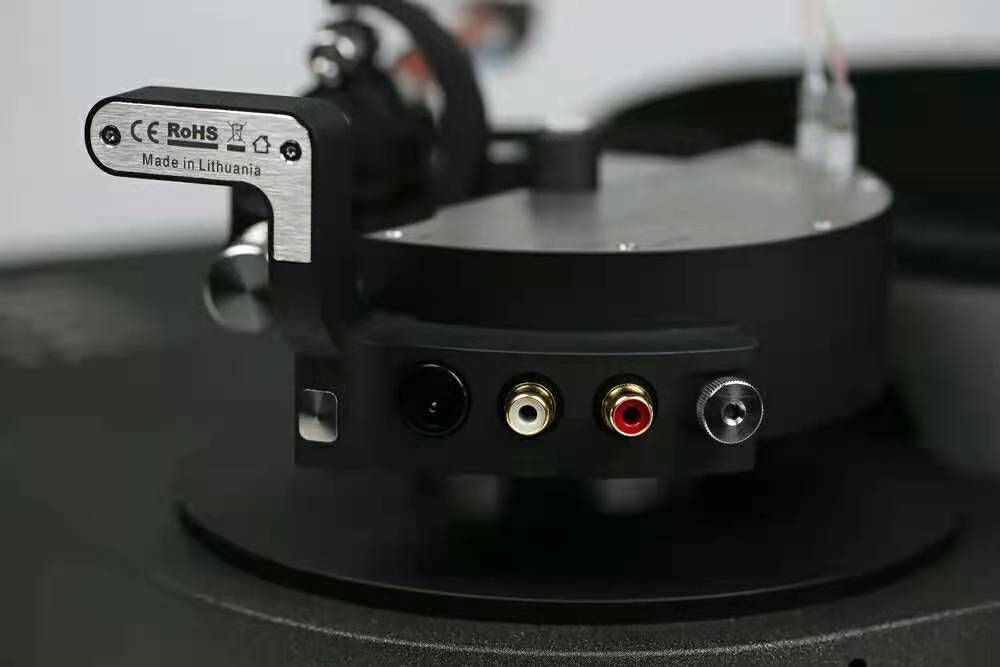

讯号输出端子。

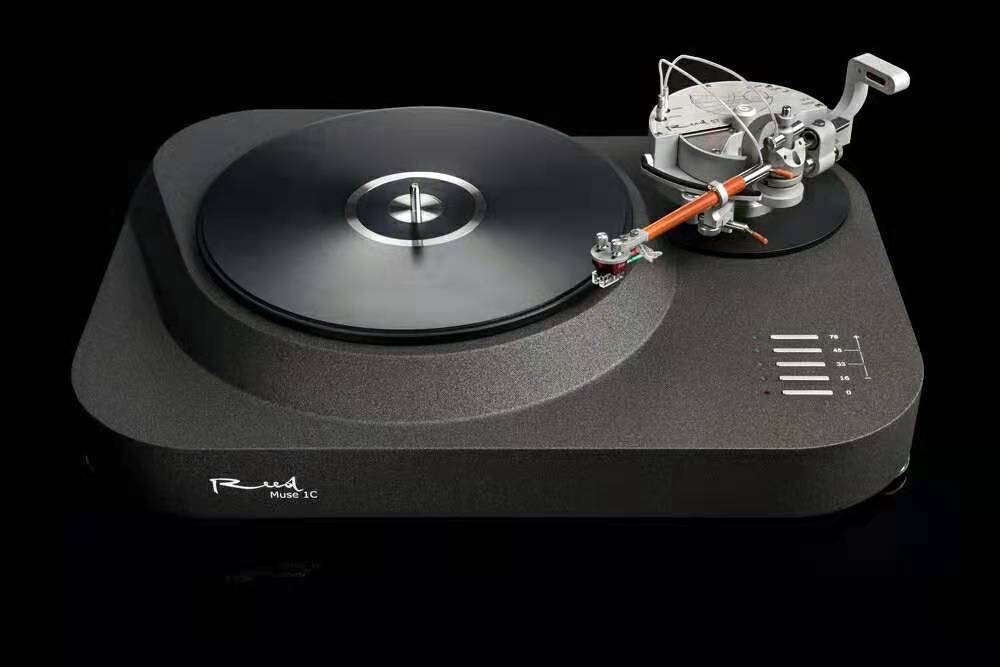

Reed Muse 1C黑胶唱盘+Reed 5T唱臂

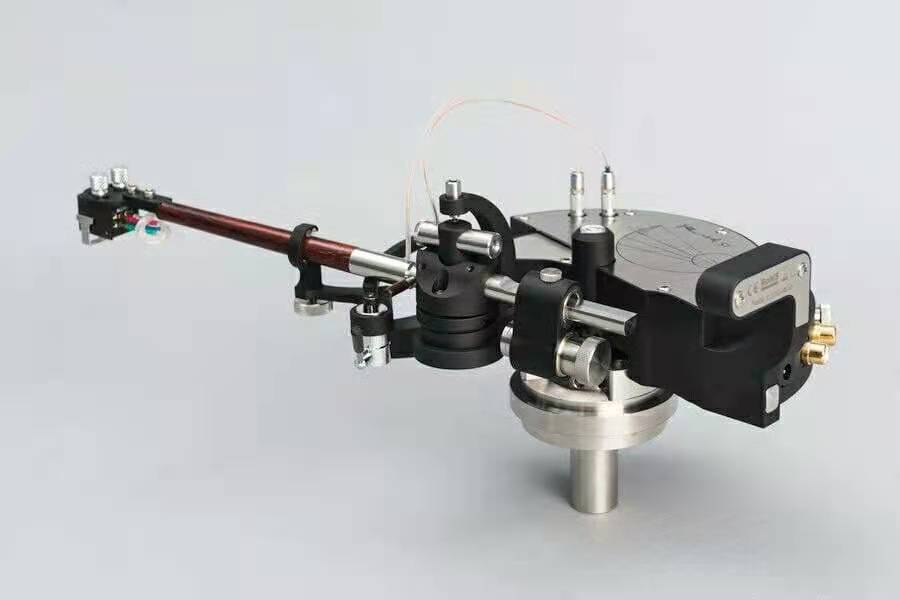

Reed 5T 正切支點臂

Mounting distance: 251 mm

Tracking error: +/- 0.005 deg

Effective mass: 10-16 g, depending on armwand material (replaceable armwand)

Height adjustment: compatible with 28÷48 mm height platters

VTA adjustment  precision: +/- 0.2 mm

Azimuth adjustment: +/- 8 deg

Downforce range: 10÷30 mN

Traction: Limited rotation sectional torque linear motor

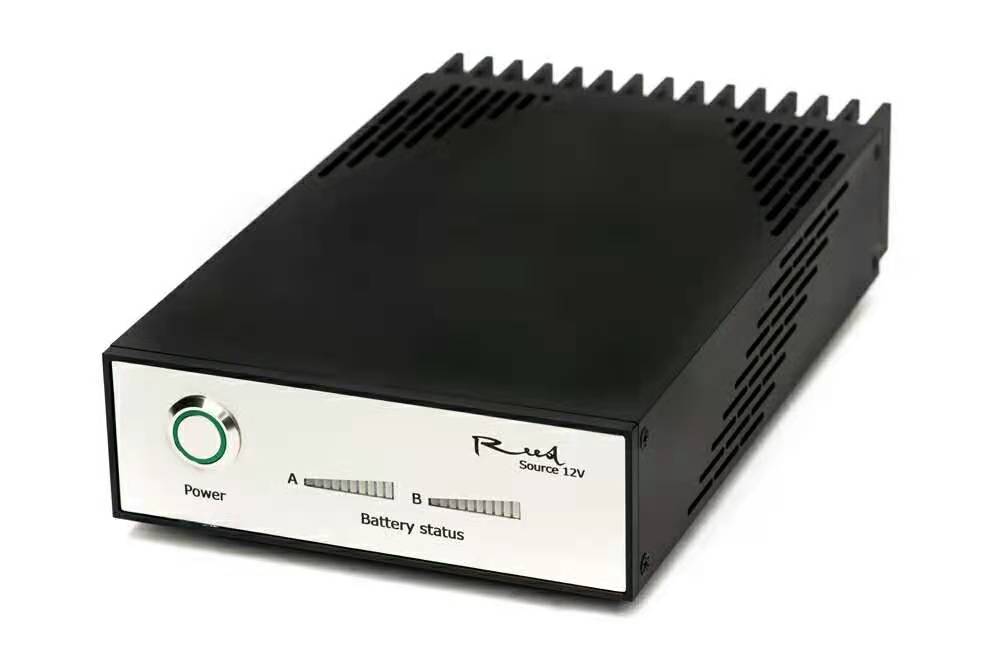

Voltage: direct 12 V, using battery power source Reed Source 12V

Integrated level accuracy: +/-1 mm/m
